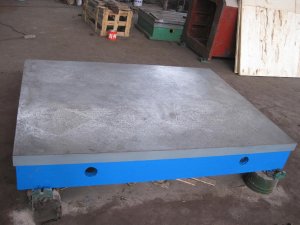

鑄鐵平臺在平時的使用過程中,，如遇到潮濕的天氣,，特別是南方,，一定要用遮蓋物保護好鑄鐵平臺，否則當空氣中的雜質(zhì)或酸性氣體灑落到鑄鐵平臺上,，就會加快平臺的老化。鑄鐵平臺在平常的工程使用過程中,，如果鑄鐵平臺本身的質(zhì)量不達標,，再碰到一系列的空氣以及水分后，就特別容易生銹,。

1,、粗刮：若工件表面比較粗糙、加工痕跡較深或表面嚴重生銹、不平或扭曲,、刮削余量在0.005mm以上時,，應先粗刮。粗刮的特點是采用長刮刀,，行程教長（10mm~15mm之間）,，刀痕較寬（10mm），刮刀痕跡順向,，成片不重復,。機械加工的刀痕掛除后，即可研點,，并按顯出的高點刮削,。當工件表面研點每25㎡×25㎡上為4~6點并留有細刮加工余量時，可開始細刮,。



2,、細刮：細刮就是將粗刮后的高點刮去，其特點是采用短刮法（刀痕寬約6mm,，長5mm~10mm）,，研點分散快。細刮時要朝著一定方向刮,，刮完一遍,，刮第二遍時要成45度或60度方向交叉刮出網(wǎng)紋。當平均研點每25㎡×25㎡上為10~14點時,，即可結束細刮,。



3、精刮：在細刮的基礎上進行精刮,，采用小刮刀或帶圓弧的精刮刀,，刀痕寬約4mm，平均研點每25㎡×25㎡上應為20~25點,，長用于檢驗工具,、精密導軌和緊密工具接觸面的刮削。



4,、刮花：刮花的作用一是美觀,，二是有積存潤滑油的功能。一般常見的花紋有：斜花紋,、燕形花紋和魚鱗花紋等,。



鑄鐵平臺變形因素：



1、鑄造模具變形導致鑄鐵平臺變形,；



2,、鑄造模具所處環(huán)境導致鑄鐵平臺變形,，如鑄造模具放置的地面傾斜或凹凸不平；



3,、鑄造工藝不規(guī)范導致鑄鐵平臺變形,；



4、鑄鐵平臺鑄造時外界環(huán)境驟變導致鑄鐵平臺變形,，例如,，溫度驟熱驟冷使鑄鐵平臺冷卻不均勻造成變形；

5,、鑄鐵平臺冷去過程中產(chǎn)生的鑄造應力超過了材料在該溫度下的屈服強度,，產(chǎn)生殘留變形；



6,、鑄鐵平臺使用不當造成變形,，例如，碰撞,、壓砸,、摔打等都可能造成平板變形；



7,、鑄鐵平臺維護存放不當造成變形,，例如存放時將其他重物放置在平板

以上是我們北重機械給各位鑄鐵平臺用戶的小建議，希望這條信息能給你們解決疑問,。
